說明：
? 該系列采用四柱三板式結構，活動板與工作面平行精度高，剛性好，抗壓強度高；
? 油壓回路、電路設計簡便，維護保養容易。
? 壓力、行程、速度、加壓時間均可按產品要求調整
? 采用臺灣日本名牌液壓元件及電器元件，經久耐用。

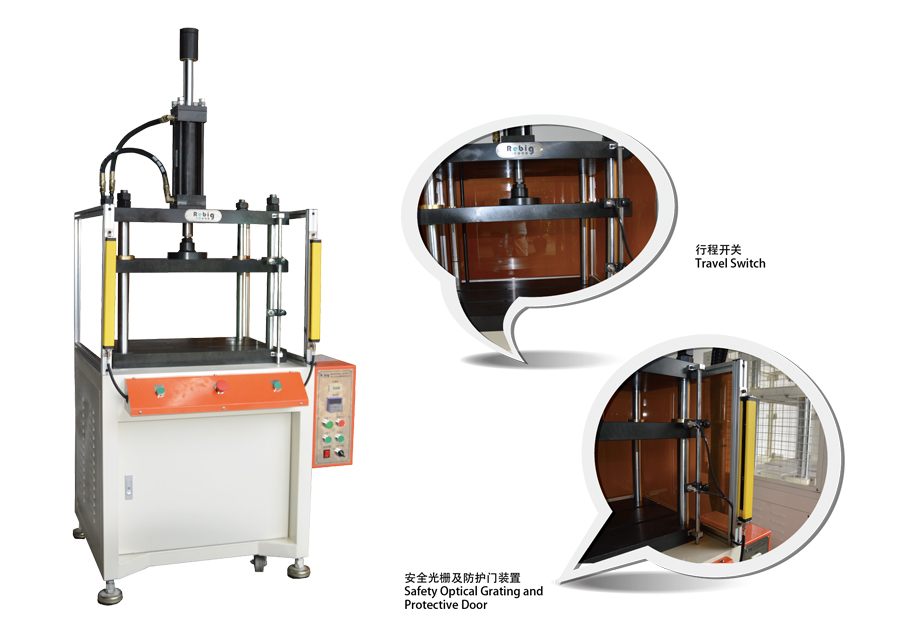

? 安全保障：雙手啟動按鈕、緊急情況急升（急停）開關，可選裝進口安全護手光柵及三面封安全門。
? 可根據產品工藝要求加裝下頂缸或左右夾緊缸（后面送料缸）或操作面自動升降安全門，電控系統可按要求配置。
? 可接受非標訂制。
適用范圍：
本系列油壓機適應于零部件多點受力，比如金屬或非金屬零件的沖切、壓印、成型、淺拉伸、整形及壓力裝配等；五金零件的壓制、電子接插件、電器零件、電機轉、定子壓裝、手機外殼整形、手機硅膠按鍵切邊、矽鋼片整平、塑料、橡膠制品毛邊處理、手機保護膜裁切成型等用處。
技術參數：
|
|
|
|
|
|
|
|

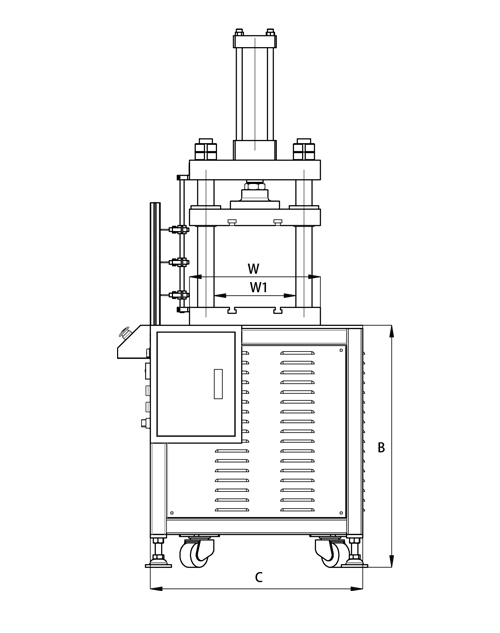

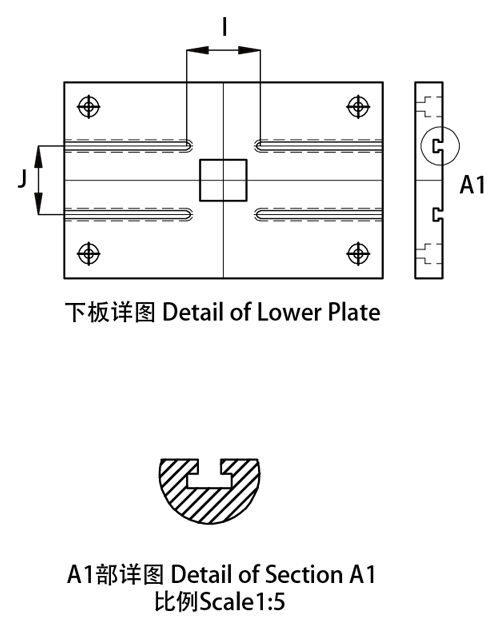

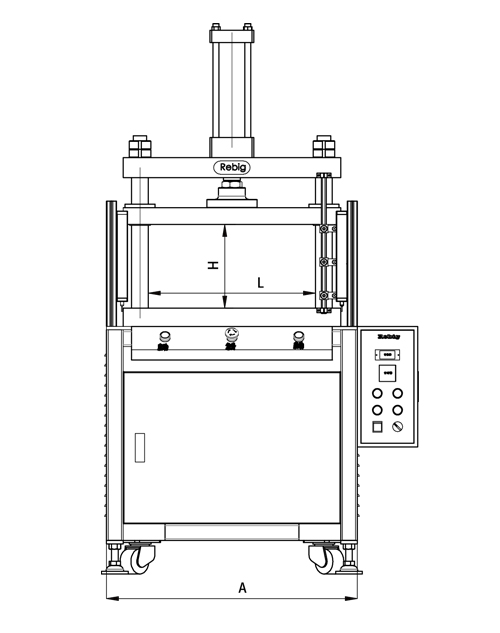

| 單位 Nnit：mm |
型號Model | A | B | C | L | W | W1 | H | I | J |
BG05H-3T | 700 | 780 | 600 | 400 | 300 | 180 | 200-400 | 105 | 120 |
BG05H-5T | 750 | 780 | 600 | 500 | 400 | 280 | 200-400 | 135 | 140 |
BG05H-10T | 750 | 780 | 600 | 500 | 400 | 250 | 200-400 | 135 | 140 |
BG05H-15T | 750 | 780 | 650 | 500 | 400 | 250 | 200-400 | 135 | 140 |
專案 | 理論出力 | 工作面尺寸 | 油缸行程 | 電源 | 馬達功率 | 最大工作高度 | 鎖模方式 | 油缸下降速度 | 油缸上升速度 |
BG05H-3T | 1-3 | 400*300 | 100-200 | 3?380V,50/60HZ | 2.25 | 400 | M10 | 80-90 | 100 |
BG05H-5T | 1.5-5 | 500*400 | 100-200 | 3?380V,50/60HZ | 2.25 | 400 | M12 | 70-80 | 80 |
BG05H-10T | 3-10 | 500*400 | 100-200 | 3?380V,50/60HZ | 3.75 | 400 | M12 | 60-70 | 75 |
BG05H-15T | 3-15 | 500*400 | 100-200 | 3?380V,50/60HZ | 3.75 | 400 | M12 | 60-70 | 75 |
