說明：
? 采用整體45缸切割焊接技術，鋼性好，結構穩定。C型開放式空間，不受四立柱空間的影響，操作方便。? 采用自主研發的快速子母油缸，可達到快速下行，慢速加壓，快速上升的效果。提供生產效率，保護模具及產品 之雙重效果。
? 特殊的油路回路，馬達功率小可達到理想的壓力，有節能環保之效果。
? 采用油路閉環技術，上模板不會自動下滑，提高安全系數。
? 合理的空間設計，體積小，占地面積少。壓力和上下行程可控，操作簡單，易保養。

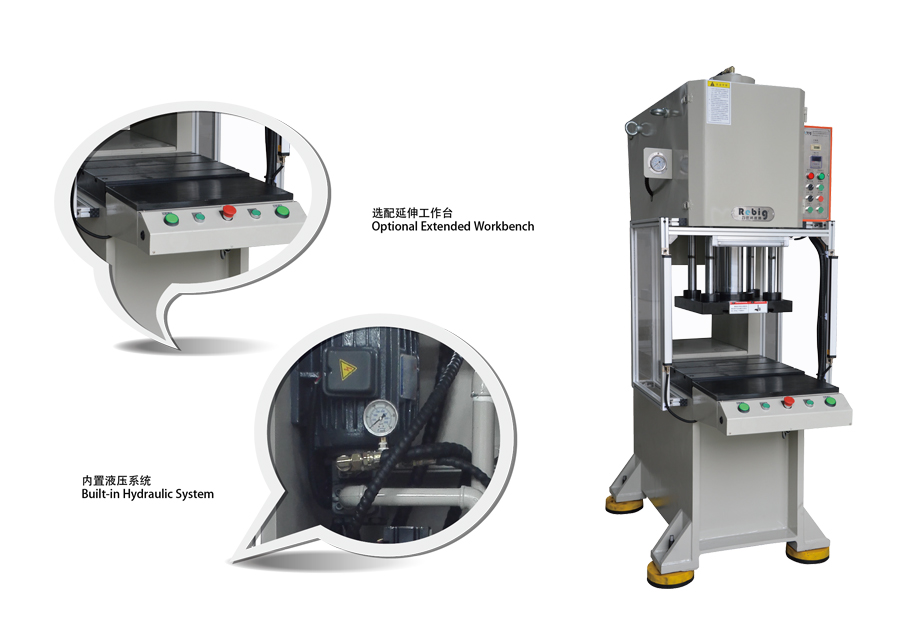

? 人性化設計，采用進口光柵護手，另配有操作工作燈和安全防護罩（選配）。
? 也可根據客戶需要添加落料口（落料方式）和添加產品取料機械手等（選配）。
適用范圍：
本系列設備適用于金屬件裝配、鉚合、沖壓成型，粉末成型及非金屬產品的壓合、切邊、裝配、沖壓、大型軸承軸套裝配、汽車配件裝配等行業。
技術參數：
|
|
|
|
|
|
|
|
|

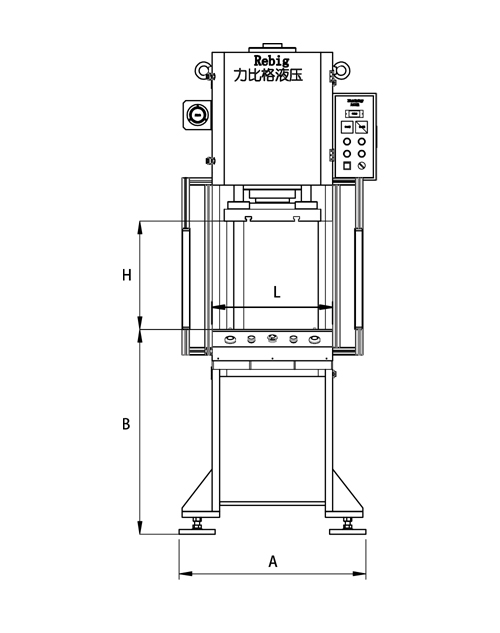

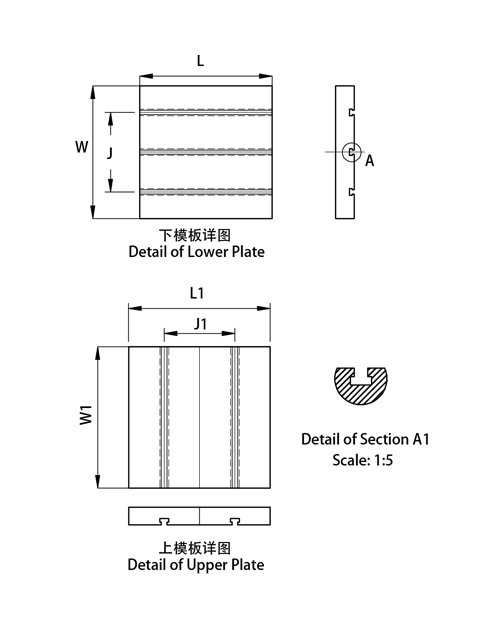

| 單位 Nnit：mm | |
型號Model | A | B | C | L | W | F | H | J | L1 | J1 | W1 |
BG07K-10T | 600 | 850 | 850 | 500 | 400 | 200 | 400 | 200 | 380 | 160 | 310 |
BG07K-15T | 600 | 850 | 850 | 500 | 400 | 200 | 400 | 200 | 380 | 160 | 310 |
BG07K-20T | 700 | 850 | 950 | 500 | 500 | 250 | 400 | 250 | 400 | 200 | 400 |
BG07K-30T | 700 | 850 | 950 | 600 | 500 | 250 | 400 | 250 | 400 | 200 | 400 |
BG07K-40T | 700 | 850 | 950 | 600 | 500 | 250 | 500 | 250 | 500 | 200 | 400 |
BG07K-50T | 750 | 850 | 1100 | 700 | 600 | 300 | 500 | 300 | 600 | 300 | 500 |
BG07K-60T | 750 | 850 | 1200 | 800 | 650 | 350 | 600 | 400 | 700 | 300 | 500 |
專案型號 | 理論出力 | 工作面尺寸 | 油缸行程 | 電源 | 馬達功率 | 最大工作高度 | 鎖模方式 | 油缸快速 | 油缸慢速 | 油缸上升速度 |
BG07K-10T | 2-10 | 500*400 | 200 | 3?380V,50/60HZ | 2.25 | 400 | M10 | 160 | 30 | 140 |
BG07K-15T | 3-15 | 500*400 | 200 | 3?380V,50/60HZ | 2.25 | 400 | M10 | 140 | 30 | 120 |
BG07K-20T | 5-20 | 500*500 | 200 | 3?380V,50/60HZ | 3.75 | 400 | M12 | 130 | 30 | 100 |
BG07K-30T | 5-30 | 600*500 | 200 | 3?380V,50/60HZ | 3.75 | 400 | M12 | 130 | 30 | 100 |
BG07K-40T | 8-40 | 600*500 | 200 | 3?380V,50/60HZ | 5.5 | 500 | M14 | 140 | 30 | 130 |
BG07K-50T | 10-50 | 700*600 | 200 | 3?380V,50/60HZ | 7.5 | 500 | M14 | 130 | 30 | 120 |
BG07K-60T | 15-60 | 800*650 | 300 | 3?380V,50/60HZ | 7.5 | 600 | M14 | 130 | 25 | 120 |
